產品分類：向心滾針和保持架組件
產品說明：
備注：查詢型號請按鍵盤“Ctrl+F”在輸入您要查詢的型號。
- 產品描述
- 產品說明
-
- 商品名稱: 向心滾針和保持架組件
向心滾針和保持架組件是由保持架和滾針組成的完整軸承單元，主要用于軸和軸承箱可作為滾道場合，且有以最小徑向結構空間下承受高負荷和高剛性的能力。在高精度的軸和座孔滾道下，可獲得較高的旋轉精度；工作間隙可根據滾針、安裝軸和座孔進行調整，安裝十分便利，是在惡劣條件下使用的非常經濟的軸承。

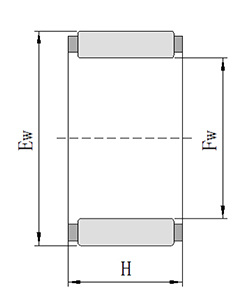

向心滾針和保持架組件 型 號 外形尺寸 基本額定載荷 N 極限轉速 rpm Fw Ew H 動 Cr 靜 Cor 油潤滑 K15×19×13 15 19 13 8500 10900 24000 K15×21×21 15 21 21 19400 24300 24000 K16×20×10 16 20 10 7800 9900 24000 K16×20×13 16 20 13 8900 11800 24000 K17×21×13 17 21 13 10400 14600 23000 K18×22×13 18 22 13 9200 12700 22000 K18×24×20 18 24 20 20200 27000 22000 K19×23×13 19 23 13 9500 13500 22000 K19×23×17 19 23 17 12500 19200 22000 K20×24×17 20 24 17 12900 20400 21000 K20×24×23 20 24 23 18300 26000 21000 K20×26×17 20 26 17 19200 26000 21000 K20×30×19 20 30 19 23900 28500 21000 K20×36×24 20 36 24 35500 41500 18000 K22×27×13 22 27 13 13700 22700 20000 K22×28×20 22 28 20 19400 27000 20000 K24×28×22 24 28 22 14500 25000 19000 K24×30×17 24 30 17 19500 27500 18000 K25×30×20 25 30 20 21700 36500 18000 K25×30×24 25 30 24 24000 39000 18000 K25×30×26 25 30 26 28000 42000 18000 K25×32×25 25 32 25 32000 43000 17000 K25×33×24 25 33 24 34000 47000 17000 K25×35×24 25 35 24 42000 55000 17000 K26×30×17 26 30 17 15200 27500 18000 K28×33×27 28 33 27 23300 40500 16000 K28×35×25 28 35 25 33000 49000 16000 K29×35×23 29 35 23 32000 42000 15000 K30×35×20 30 35 20 25500 49000 15000 K30×35×24 30 35 24 28000 53000 15000 K30×35×25 30 35 25 28500 55000 15000 K30×35×26 30 35 26 29000 57000 15000 K30×35×27 30 35 27 30500 59000 15000 K30×38×16 30 38 16 26000 38500 15000 K30×38×25 30 38 25 32000 40000 15000 K30×46×28 30 46 28 49000 69000 13000 K32×37×25 32 37 25 25500 45500 14000 K32×37×27 32 37 27 30000 60000 14000 K32×37×30 32 37 30 33800 65500 14000 K32×42×25 32 42 25 37500 58000 14000 K32×46×32 32 46 32 66000 84000 14000 K35×40×23 35 40 23 29000 58000 13000 K35×40×27 35 40 27 32000 62000 13000 K35×41×25 35 41 25 31000 60000 13000 K35×42×25 35 42 25 30000 49000 13000 K35×45×20 35 45 25 45000 68000 12000 K35×47×20 35 47 20 53000 79000 12000 K37×42×20 37 42 20 22400 43000 12000 K37×42×31 37 42 31 30500 58000 12000 K38×44×25 38 44 25 30000 58000 12000 K38×44×27 38 44 27 31500 68000 12000 K38×46×20 38 46 20 35500 57000 12000 K38×47×32 38 47 32 40000 62000 12000 K40×45×27 40 45 27 33000 73000 12000 K40×48×20 40 48 20 36000 59000 11000 K42×47×17 42 47 17 21700 43000 11000 K42×48×35 42 48 35 41500 65000 11000 K42×50×20 42 50 20 35000 57000 11000 K43×48×27 43 48 27 33500 75000 11000 K43×49×31 43 49 31 42500 82000 11000 K45×50×17 45 50 17 22500 46000 10000 K45×59×36 45 59 36 73000 103000 9500 K46×52×37 46 52 37 35000 83000 10000 K48×54×25 48 54 25 35000 83000 9500 K48×54×29 48 54 29 37000 41500 9500 K50×56×30 50 56 30 39000 97000 9500 K50×56×35 50 56 35 44000 81000 9500 K51×61×32 51 61 32 40000 99000 9500 K51×61×38 51 61 38 41000 102000 9500 K52×56×32 52 56 32 10400 15900 9500 K52×59×35 52 59 35 32000 65700 9000 K55×60×30 55 60 30 41000 108000 9000 K55×61×20 55 61 20 32500 70000 8500 說明： 1、表中所列基本額定載荷、極限轉速數據僅供選擇參考用。 2、脂潤滑時的極限轉速為本表所列油潤滑數值的60%。 關鍵詞:- 軸承、機械
-
向心滾針和保持架組件是由保持架和滾針組成的完整軸承單元，主要用于軸和軸承箱可作為滾道場合，且有以最小徑向結構空間下承受高負荷和高剛性的能力。在高精度的軸和座孔滾道下，可獲得較高的旋轉精度；工作間隙可根據滾針、安裝軸和座孔進行調整，安裝十分便利，是在惡劣條件下使用的非常經濟的軸承。
該系列軸承主要用于汽車、摩托車、工程機械的傳動軸和齒輪箱配置。
1.類型和結構形式

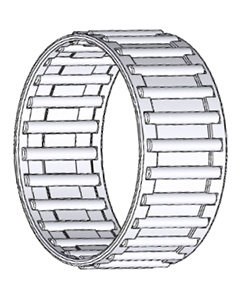

本公司該產品按保持架使用材料分為車制、沖壓、增強尼龍三種類型，按保持架結構形式又可分為M型、K型等多種結構形式（見圖），材料和結構形式均可根據用戶要求設計。
2.產品精度
滾針直徑相互差在2μm，精度等級為G2級（國際GB/T309）。
組件公稱寬度Bc上偏差-0.20，下偏差-0.55。
也可根據用戶要求另行確定技術要求。
3.材料
滾針材料為GCr15軸承鋼。
保持架材料根據使用場合及要求的不同，可以為優質低碳鋼、低合金鋼、增強尼龍。
我們生產的軸承主要用于：汽車零部件、摩托車零部件、紡織機械、包裝機械、食品機械、其它機械等
